Criterio de Mohr - I

En 1900 Mohr propuso que cuando una falla por cizallarmento sucede en un plano, el esfuerzo normal y de cizallamiento en ese plano se da en función de las características del material. El diagrama de Mohr es probablemente el método gráfico más importante para representar la variación de los esfuerzos en dos dimensiones, la figura 22 ¡lustra el círculo de Mohr.
El primer paso es dibujaren coordenadas cartesianas donde el eje y representa al cizallamiento y el eje x

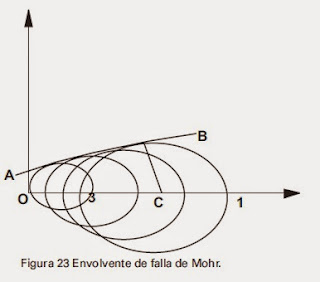

La manera en que se usa el círculo de Mohr es a través del trazo de varios círculos con base en los datos obtenidos de una serie de pruebas triaxiales. Las pruebas triaxiales se llevan a cabo bajo diferentes presiones de confinamiento hasta que la falla ocurre y se obtiene una envolvente de falla particular para cada tipo de roca. De aquí se define que los esfuerzos normales y de cizallamiento están normalmente relacionados de tal forma que r=f(a). La figura 23 muestra cómo esta relación está representada como al curva AB.
