Definición de esfuerzo - I

El análisis de los esfuerzos es materia de la estática pura, e independiente de las propiedades plásticas, elásticas, viscosas u otras supuestas para el material. La letra griega "sigma" (a) se utiliza para designar las componentes del esfuerzo normal (ox,oy//z), así como los esfuerzos principales (í/1/j2/73). Una componente del esfuerzo que actúa perpendicular (normal) a un plano se designa como el esfuerzo normal. Una componente del esfuerzo también actúa paralela a un plano y representa a lasfuerzasque tienden a separar el material en el plano. Este componente del esfuerzo se llama el esfuerzo de corte y se designa por la letra griega "tao" (r).

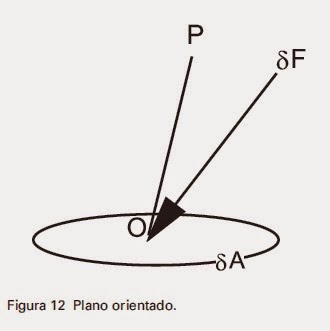

Considere un plano de área dA orientado de manera aleatoria en una superficie (figura 12).
Este plano tiene un punto "O" en su interior. Existe, además, una línea OP a través de "O". Suponga que el material está siendo cortado a través de una pequeña área de óA en un plano a través de "O", el cual es normal a la dirección de OR La superficie de corte en el lado de P es el lado positivo y el lado opuesto es el lado negativo. El efecto de las fuerzas internas que existen en el cuerpo de la óAes igual a una fuerza óF ejercida por el material en el lado positivo de la superficie sobre el lado negativo, y de igual manera una fuerza opuesta ejercida en el lado negativo sobre la superficie positiva. Por lo tanto, esta cantidad de esfuerzo se expresa como una fuerza por unidad de área. El límite de la relación óF/óA a medida que ¿Atiende a cero es el vector esfuerzo en el punto O a través del plano que es normal en la dirección OP. Matemáticamente
